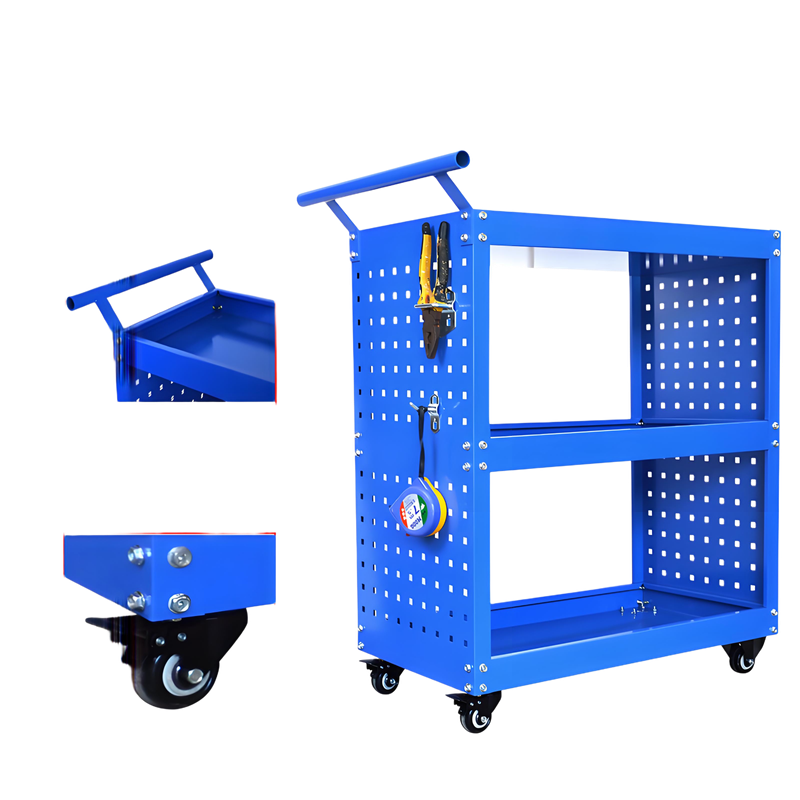

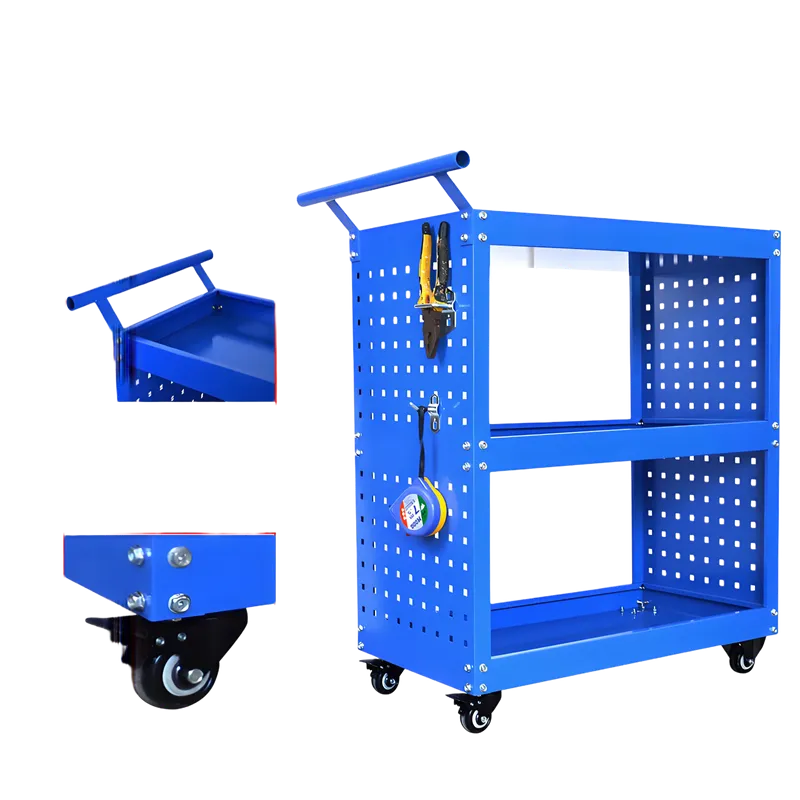

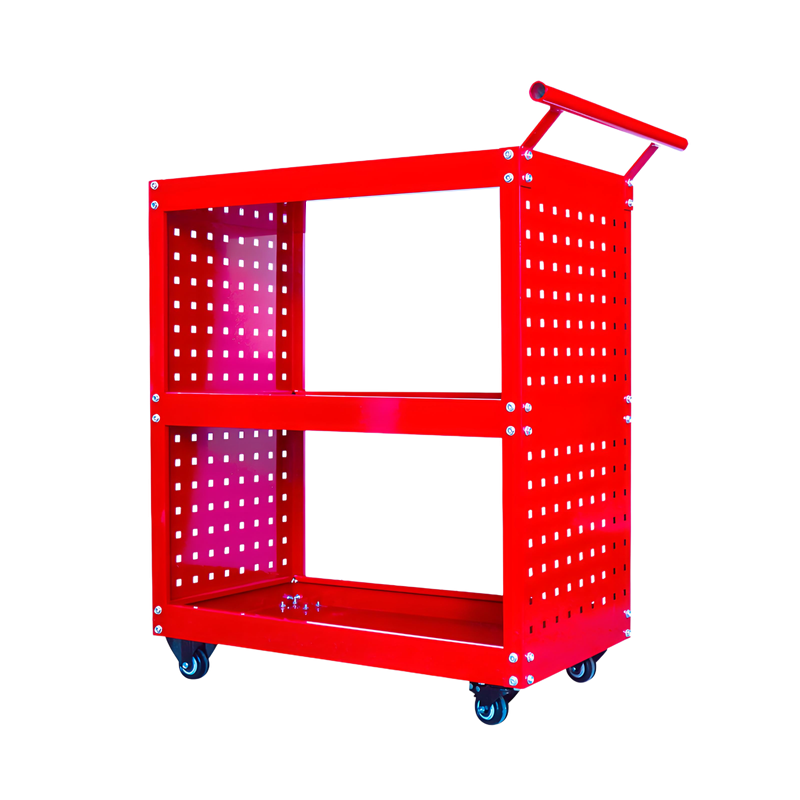

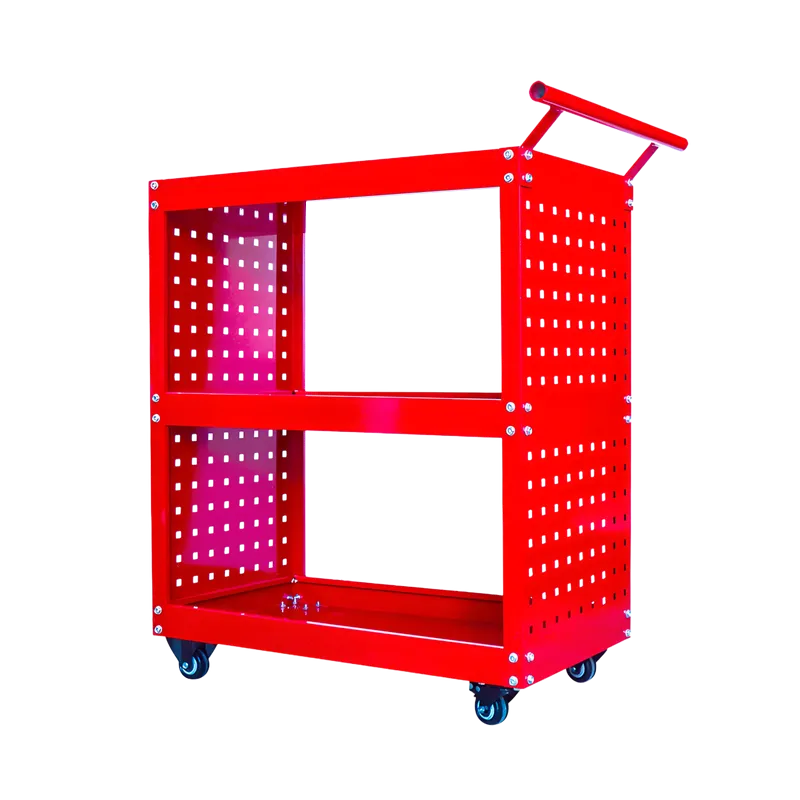

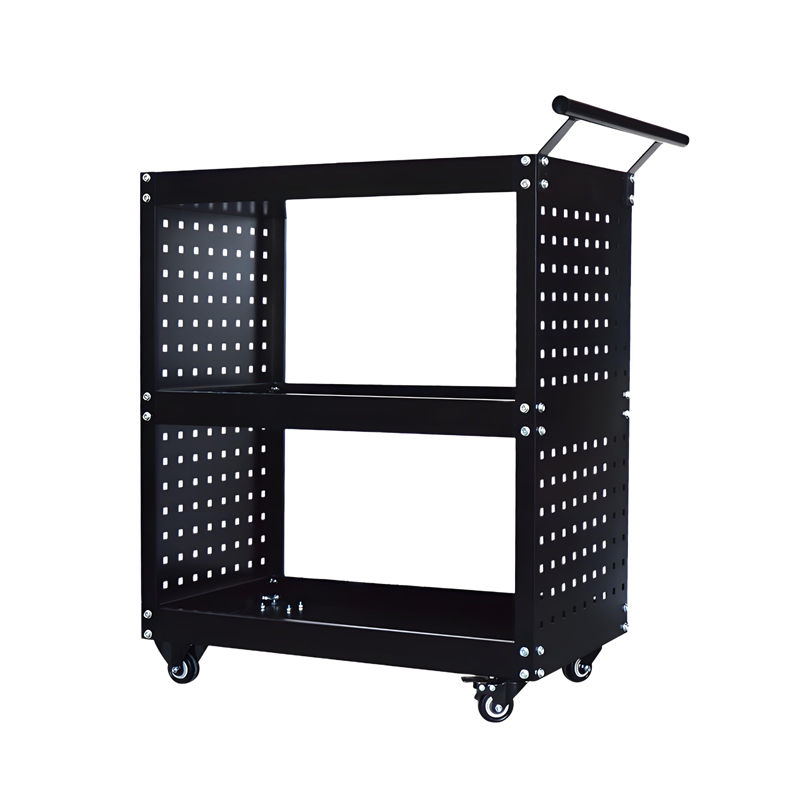

| اسم المنتج: | عربة أدوات ثلاثية الطبقات | وزن المنتج: | 9kg |
| حجم المنتج: | 770*650*400 | تحمل الحمل الإجمالي: | 300kg |
| السمك العاري للصفائح: | 1.0mm | لون المنتج: | أزرق/أحمر/أسود |
| حجم العجلات: | 2 بوصة (2 اتجاهي + 2 عالمي مع الفرامل) | ||
- مقدمة عن المنتج
أولاً: التصميم الهيكلي
أعمدة الفولاذ المجلفن 2.0 متصلة بإحكام بـ 48 براغي مربعة خارجية لتكوين هيكل رئيسي متين وموثوق. يضمن التصميم الميكانيكي الاحترافي قدرة تحمل أحادية الطبقة تصل إلى 330 كجم، مما يحافظ على ثبات الهيكل حتى في ظل الأحمال الثقيلة، ويوفر دعمًا قويًا لتخزين ونقل الأدوات. مزودة بعجلات صناعية شديدة التحمل مقاس 4 بوصات مع تعديل وفرامل عالمية، مما يوفر مرونة في الحركة وفرملة مريحة، ويتكيف بسهولة مع مختلف ظروف العمل في الورش.
ثانياً: براعة في الصنع
تتميز مساند الأذرع بطبقة نهائية مصقولة توفر قبضة مريحة ومقاومة ممتازة للصدأ، مما يطيل عمرها الافتراضي. تلتزم لوحة الأدوات الجانبية، بتصميمها متعدد الثقوب، بفلسفة إدارة 5S، مما يسمح بتخزين منظم ووصول سريع للأدوات المستخدمة بكثرة، مما يخلق بيئة عمل نظيفة وفعالة.
ثالثاً: سيناريوهات التطبيق
يُستخدم هذا النظام على نطاق واسع في مجالات التصنيع الصناعي، مثل إصلاح السيارات والتشغيل الآلي، بالإضافة إلى ورش العمل المختلفة التي تتطلب إدارة موحدة للأدوات وكفاءة في التعامل. بفضل التصميم العلمي للهياكل والعمليات، يُساعد هذا النظام الشركات على تخزين الأدوات بشكل منظم وكفاءة في التعامل، ويعزز تطبيق إدارة 5S، ويوفر دعمًا عمليًا وموثوقًا للأجهزة لتحسين كفاءة تشغيل الورش. وهو جهاز قوي لتحسين الإدارة في الموقع ورفع الكفاءة التشغيلية في الإنتاج الصناعي.
تأكيد أنواع الثقوب (دائرية/مربعة/غير منتظمة)، قطر الثقب، خطوة الثقب، طريقة الترتيب (مصفوفة/خلية نحل/مخصص)
تقييم سمك اللوحة (عادة 0.5-6 مم) واختيار المواد (الألومنيوم/الفولاذ المقاوم للصدأ/الفولاذ المجلفن، إلخ.)
تقديم اقتراحات DFM (التصميم للتصنيع) لتجنب تعارضات التصميم
-
سيناريوهات التطبيق
أنماط معقدة عالية الدقة
-
الدقة
±0.1 مم
-
المميزات
لا توجد شوائب، حواف ثقوب ناعمة
-
سيناريوهات التطبيق
دفعات كبيرة من الثقوب القياسية
-
الدقة
±0.15 مم
-
المميزات
كفاءة عالية، فعالة من حيث التكلفة
-
سيناريوهات التطبيق
ألواح سميكة جدًا (>10 مم)
-
الدقة
±0.2 مم
-
المميزات
لا يوجد تشوه حراري
·تفاوت خطوة الثقب·
±0.1 مم (درجة دقيقة) / ±0.3 مم (درجة قياسية)
·ارتفاع الشوائب·
≤0.05 مم (يتطلب إزالة شوائب ثانوية)
·ثقب دائري قياسي·
استخدم قوالب متعددة الأوضاع للتثقيب المتزامن
·ثقب غير منتظم·
قوالب كربيد مخصصة
نصف قطر الثني ≥ 1 × سمك اللوحة
استخدم لحام البلازما ذو الشعاع الدقيق لتقليل التشوه الحراري
(فحص كامل أو أخذ عينات عشوائية)
التحكم في حدود ±0.05 مم
تشوه ≤ 0.3 مم/م²
| المعلمة | القيمة القياسية | ملاحظة |
|---|---|---|
| الحد الأدنى لقطر الثقب | ≥ السمك × 0.8 | يمنع كسر المثقاب |
| المسافة إلى الحافة | ≥ السمك × 1.5 | تجنب تشوه الحواف |
| خطوة الثقب | ≥ السمك × 2 | ضمان القوة |
| المادة | السمك الموصى به | الميزة |
|---|---|---|
| ألومنيوم 5052 | 1.0-3.0 مم | يفضل الوزن الخفيف |
| فولاذ مقاوم للصدأ 304 | 0.8-2.5 مم | يفضل مقاومة التآكل |
| فولاذ مجلفن SECC | 1.2-3.0 مم | فعال من حيث التكلفة |
(العمق ≤ 0.3 × السمك)
(فتحات مسننة M3-M8)
آلة قياس الإحداثيات
(فحص كامل لموقع الثقوب)
مقياس الخشونة
(خشونة جدار الثقب Ra ≤ 3.2 ميكرومتر)
غرفة رش الملح
(وفقًا للمعيار ASTM B117)
تغليف بغشاء PE واقٍ ضد الخدوش
حماية من الورق المقوى المموج
تعزيز بصندوق خشبي
(للألواح الكبيرة)
