- مقدمة عن المنتج
1. التصميم الهيكلي

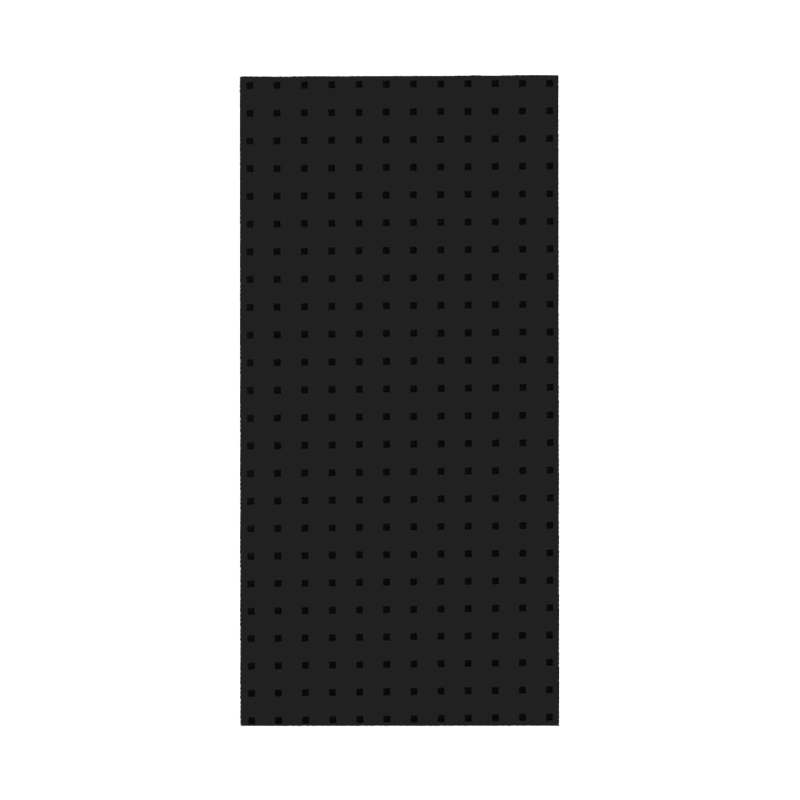

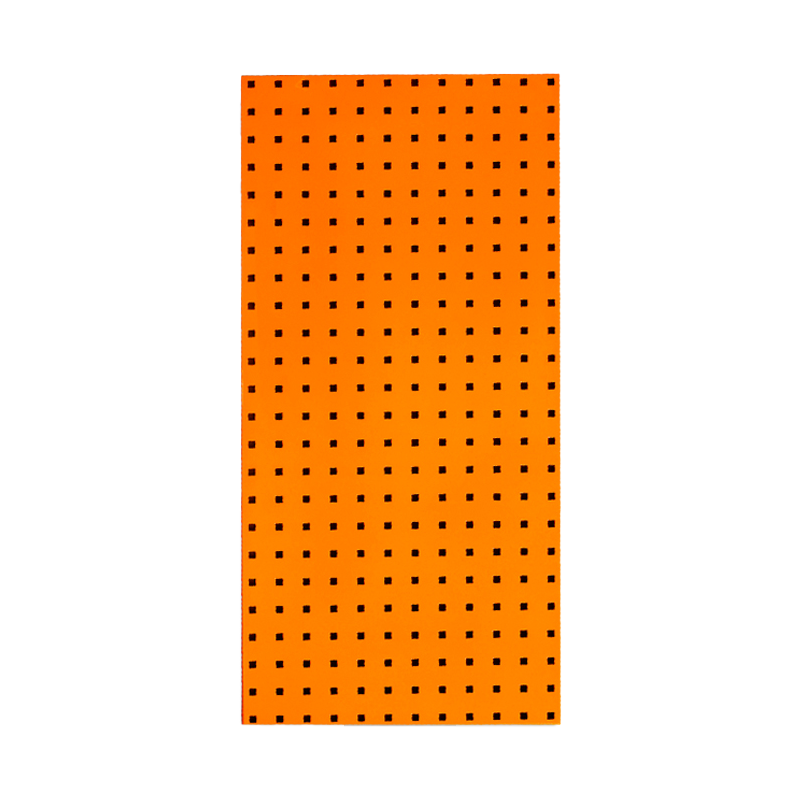

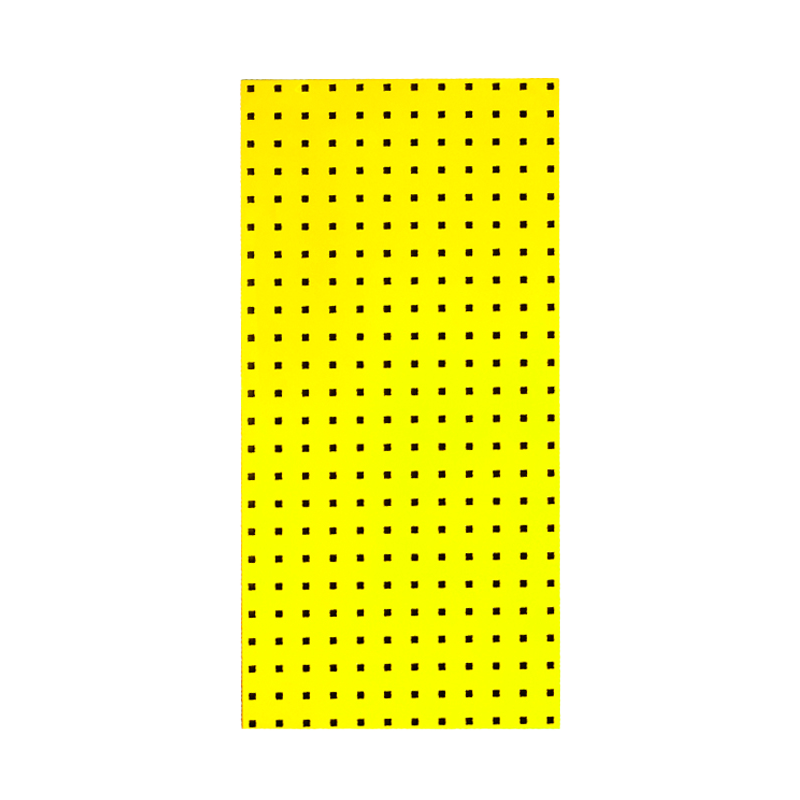

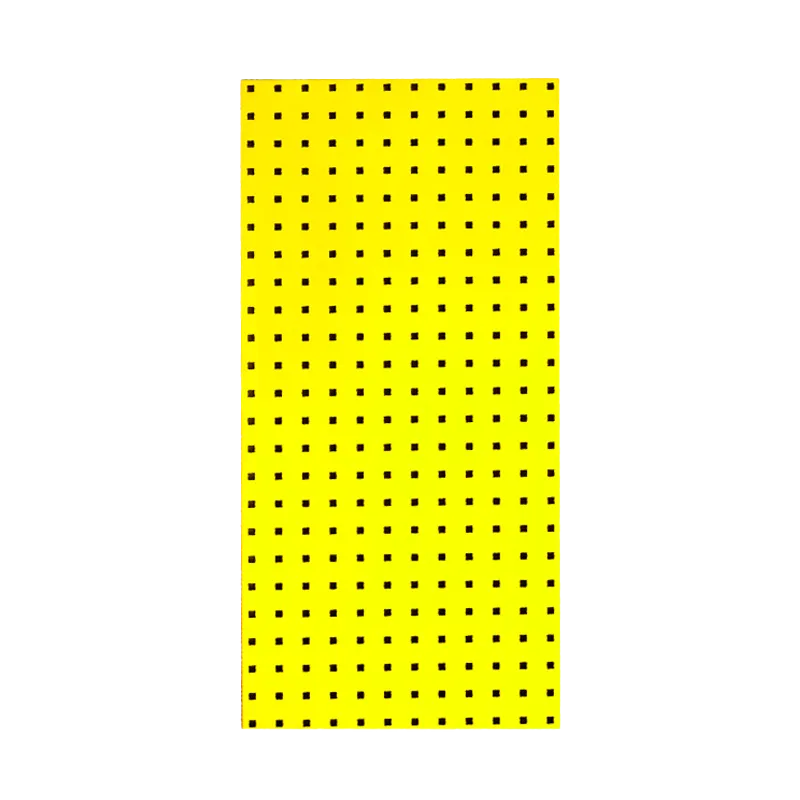

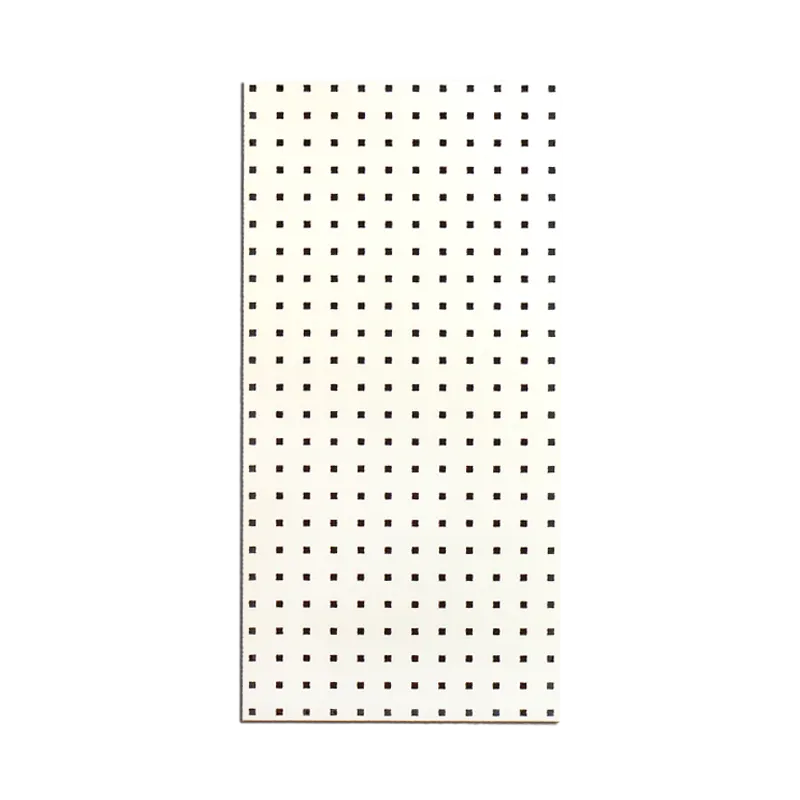

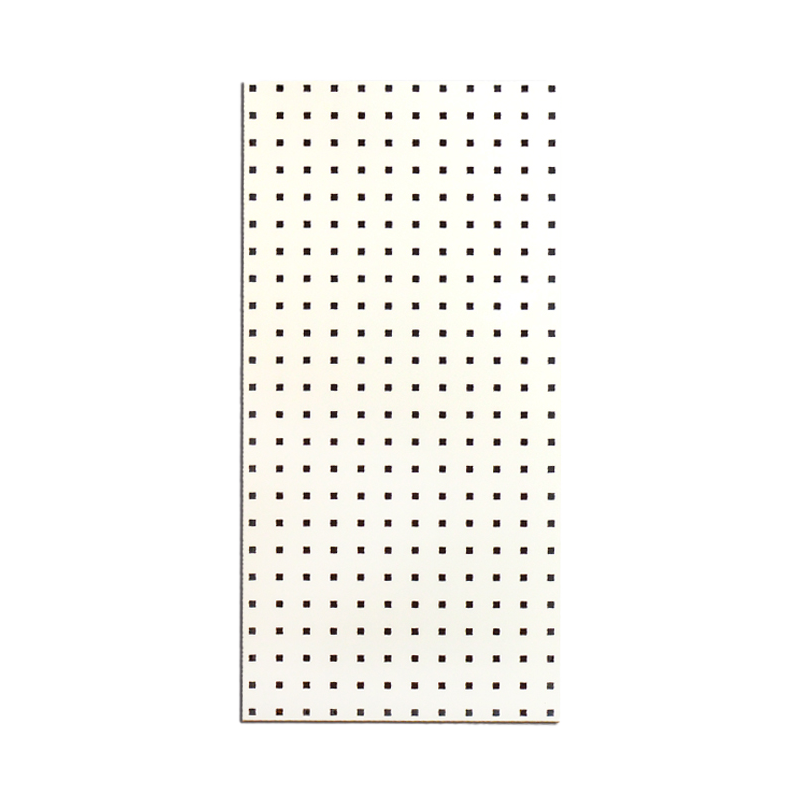

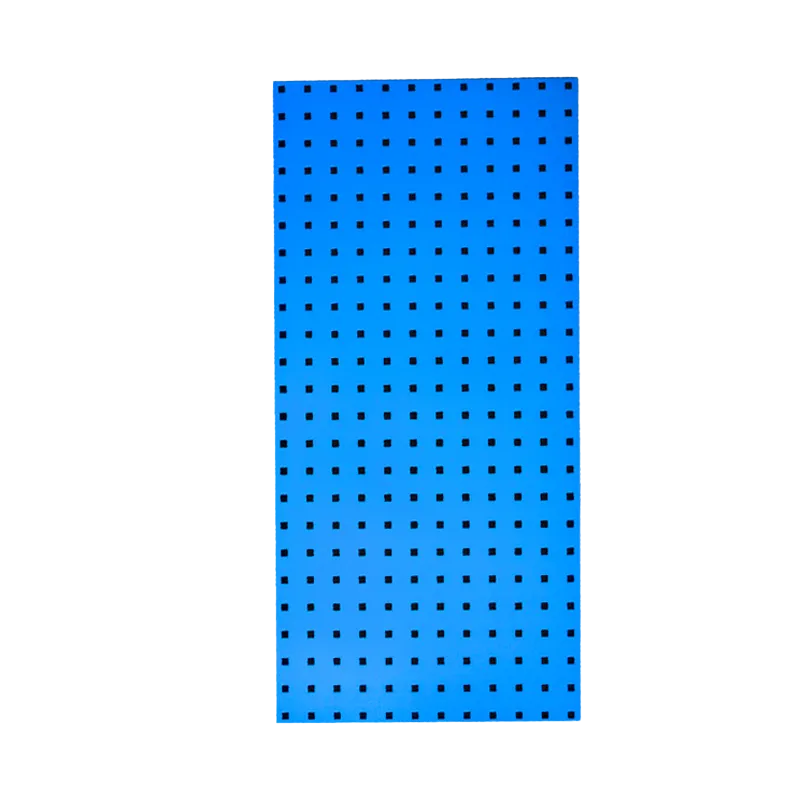

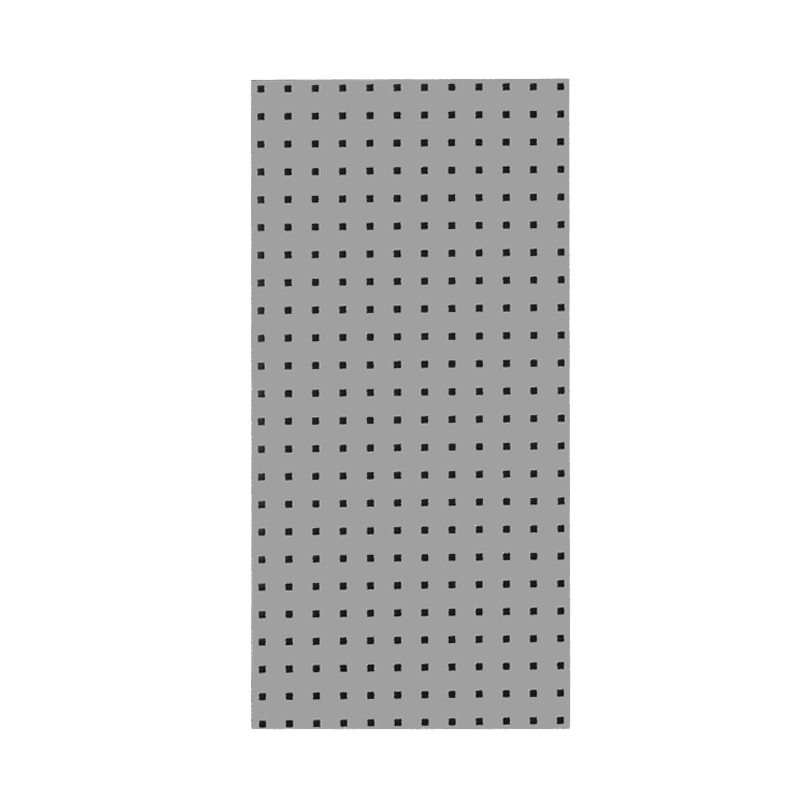

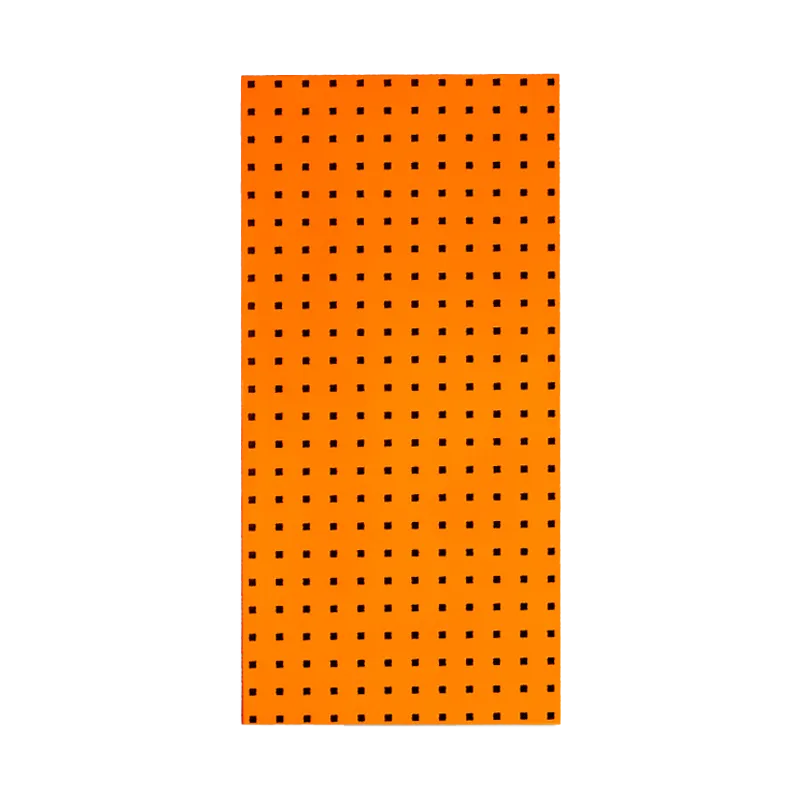

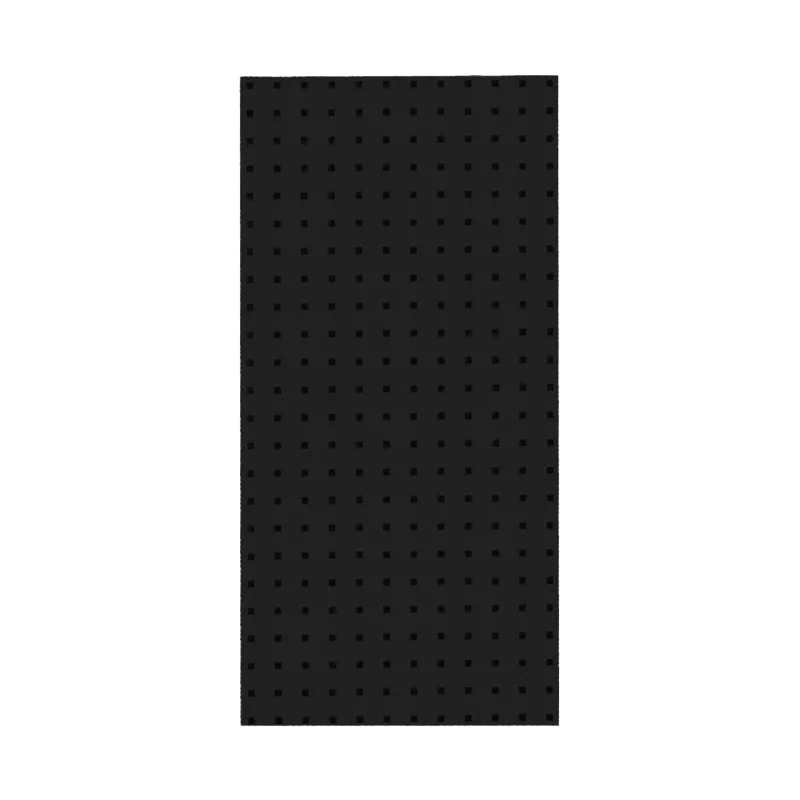

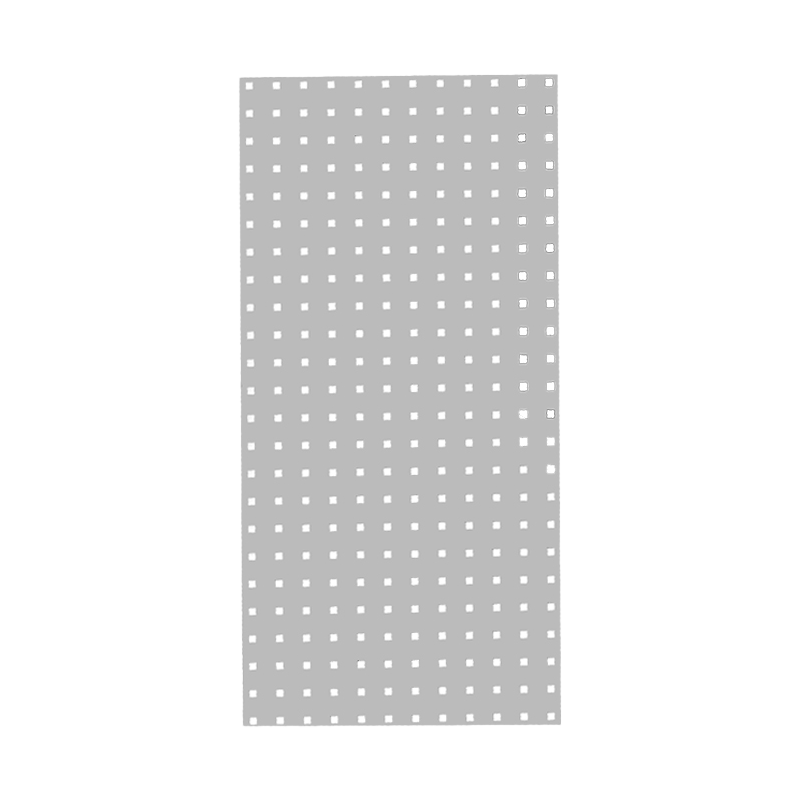

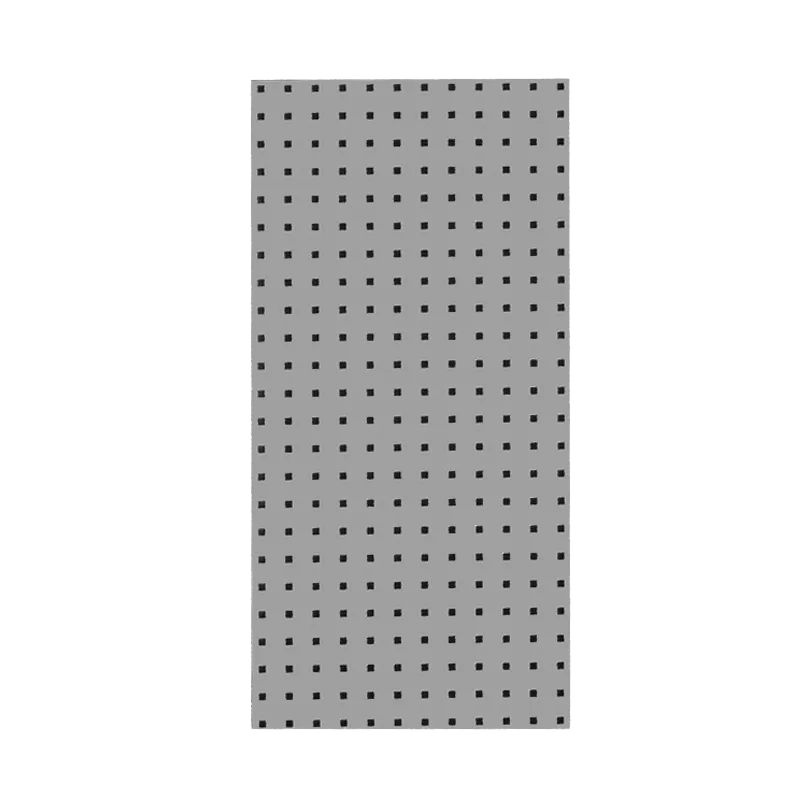

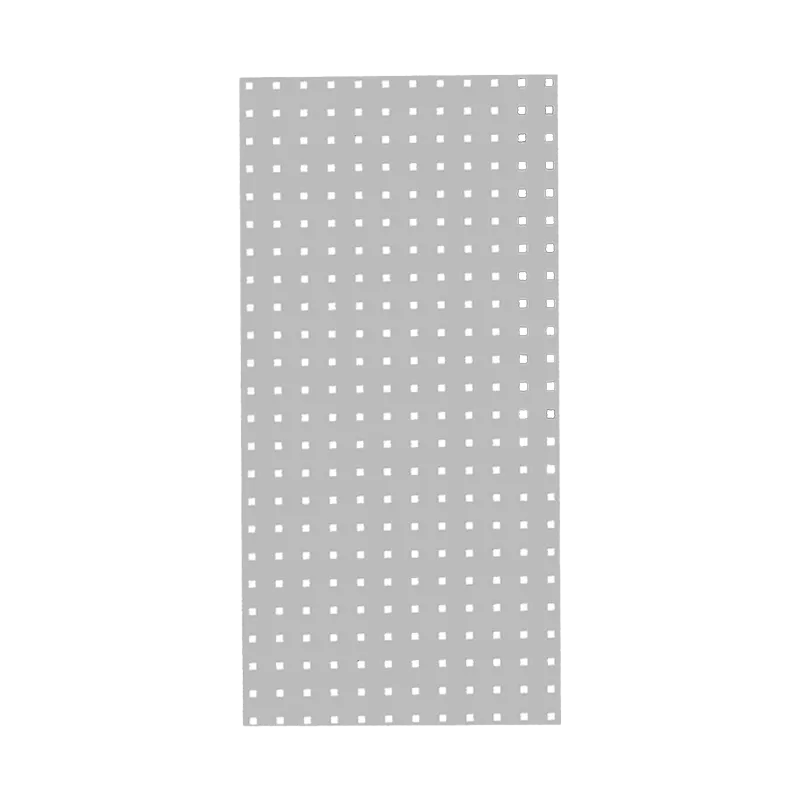

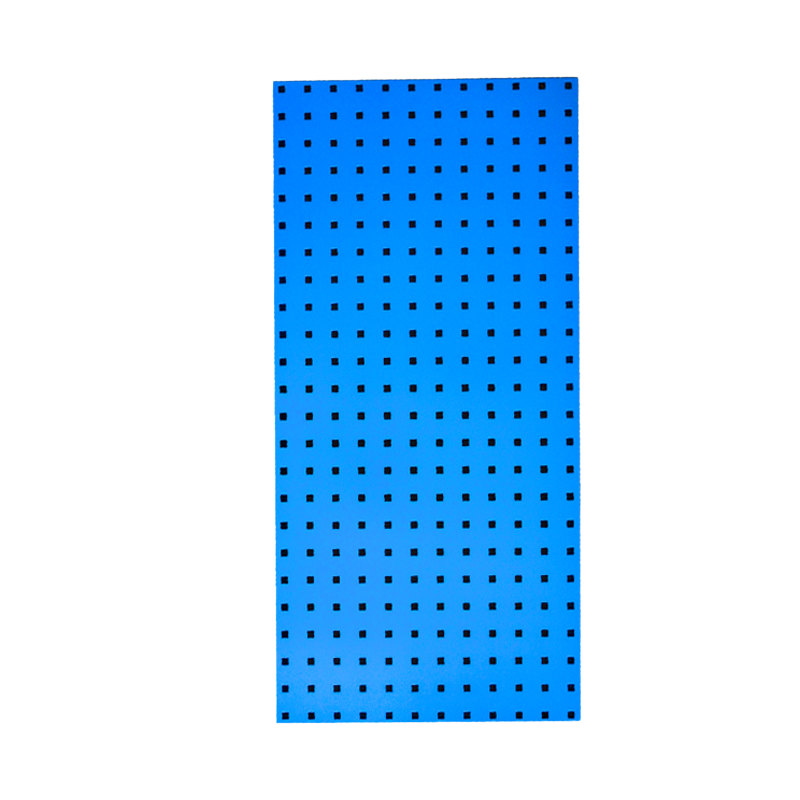

يتميز رف الأدوات القابل للتخصيص هذا بتصميم هيكلي علمي، يجمع بين مركز ثقل مُزاح للأمام وقاعدة عريضة، مما يُعزز ثباته بشكل كبير. حتى عند تحميله بالكامل بالأدوات، يحافظ على ثبات هيكله، مما يمنع الانقلاب الناتج عن الاصطدامات أو وضع الأدوات بشكل متكرر، مما يوفر دعمًا موثوقًا به لعمليات الورش المتكررة.
2. خصائص العملية
يوفر هذا المنتج إمكانية تخصيص عالية. يمكن تعديل حجم وقطر فتحة الرف بدقة لتلبية احتياجات محددة، كما يمكن ضبط نوع وعدد الخطافات بمرونة لتناسب سيناريوهات الاستخدام المختلفة. تستوعب هذه العملية المخصصة أدوات بأحجام مختلفة، مما يسمح بتخزين منظم لكل شيء، من المفكات الصغيرة إلى مفاتيح الربط الثقيلة وحتى الأدوات ذات الأشكال الغريبة. يتوافق التصميم والوظائف تمامًا مع تفضيلات المستخدم، مما يضمن سهولة الوصول إلى الأدوات.
3. سيناريوهات الاستخدام
يتميز رف الأدوات القابل للتخصيص هذا بمجموعة واسعة من التطبيقات، ويلبي احتياجات تخزين الأدوات في سيناريوهات متنوعة. في خطوط إنتاج المصنع، يمكن أن يساعد في تحقيق إدارة موحدة للأدوات؛ في محلات إصلاح السيارات، يمكنه الحفاظ على أدوات الصيانة بالترتيب وتقليل وقت البحث؛ في المرائب المنزلية، يمكنه وضع الأدوات المختلفة في أماكنها المناسبة والحفاظ على المساحة مرتبة؛ في المختبرات، يمكن تخزين الأدوات التجريبية من أجل التشغيل والاستخدام السهل.
تأكيد أنواع الثقوب (دائرية/مربعة/غير منتظمة)، قطر الثقب، خطوة الثقب، طريقة الترتيب (مصفوفة/خلية نحل/مخصص)
تقييم سمك اللوحة (عادة 0.5-6 مم) واختيار المواد (الألومنيوم/الفولاذ المقاوم للصدأ/الفولاذ المجلفن، إلخ.)
تقديم اقتراحات DFM (التصميم للتصنيع) لتجنب تعارضات التصميم
-
سيناريوهات التطبيق
أنماط معقدة عالية الدقة
-
الدقة
±0.1 مم
-
المميزات
لا توجد شوائب، حواف ثقوب ناعمة
-
سيناريوهات التطبيق
دفعات كبيرة من الثقوب القياسية
-
الدقة
±0.15 مم
-
المميزات
كفاءة عالية، فعالة من حيث التكلفة
-
سيناريوهات التطبيق
ألواح سميكة جدًا (>10 مم)
-
الدقة
±0.2 مم
-
المميزات
لا يوجد تشوه حراري
·تفاوت خطوة الثقب·
±0.1 مم (درجة دقيقة) / ±0.3 مم (درجة قياسية)
·ارتفاع الشوائب·
≤0.05 مم (يتطلب إزالة شوائب ثانوية)
·ثقب دائري قياسي·
استخدم قوالب متعددة الأوضاع للتثقيب المتزامن
·ثقب غير منتظم·
قوالب كربيد مخصصة
نصف قطر الثني ≥ 1 × سمك اللوحة
استخدم لحام البلازما ذو الشعاع الدقيق لتقليل التشوه الحراري
(فحص كامل أو أخذ عينات عشوائية)
التحكم في حدود ±0.05 مم
تشوه ≤ 0.3 مم/م²
| المعلمة | القيمة القياسية | ملاحظة |
|---|---|---|
| الحد الأدنى لقطر الثقب | ≥ السمك × 0.8 | يمنع كسر المثقاب |
| المسافة إلى الحافة | ≥ السمك × 1.5 | تجنب تشوه الحواف |
| خطوة الثقب | ≥ السمك × 2 | ضمان القوة |
| المادة | السمك الموصى به | الميزة |
|---|---|---|
| ألومنيوم 5052 | 1.0-3.0 مم | يفضل الوزن الخفيف |
| فولاذ مقاوم للصدأ 304 | 0.8-2.5 مم | يفضل مقاومة التآكل |
| فولاذ مجلفن SECC | 1.2-3.0 مم | فعال من حيث التكلفة |
(العمق ≤ 0.3 × السمك)
(فتحات مسننة M3-M8)
آلة قياس الإحداثيات
(فحص كامل لموقع الثقوب)
مقياس الخشونة
(خشونة جدار الثقب Ra ≤ 3.2 ميكرومتر)
غرفة رش الملح
(وفقًا للمعيار ASTM B117)
تغليف بغشاء PE واقٍ ضد الخدوش
حماية من الورق المقوى المموج
تعزيز بصندوق خشبي
(للألواح الكبيرة)
