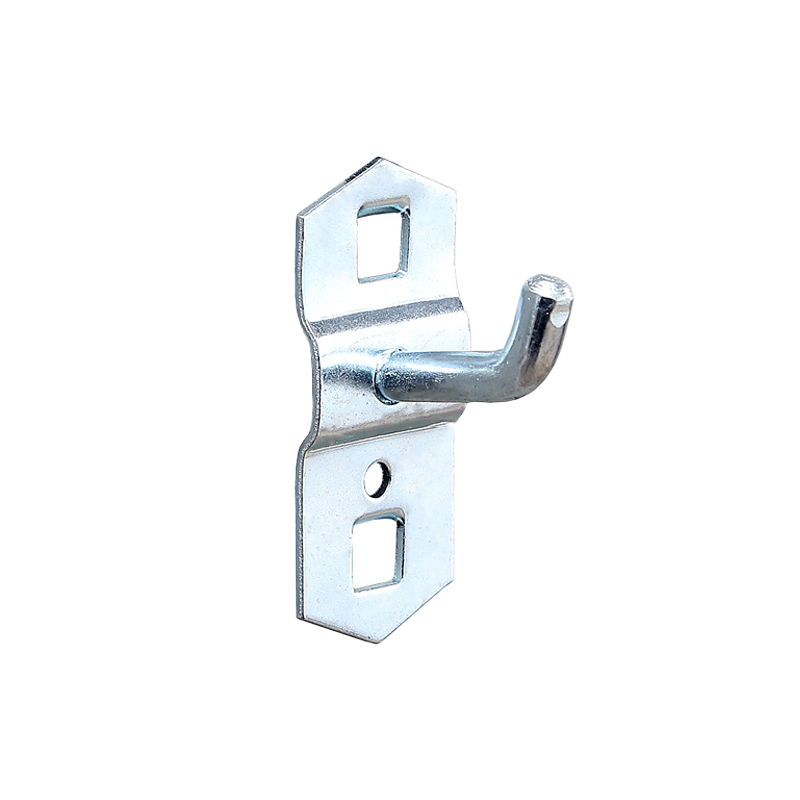

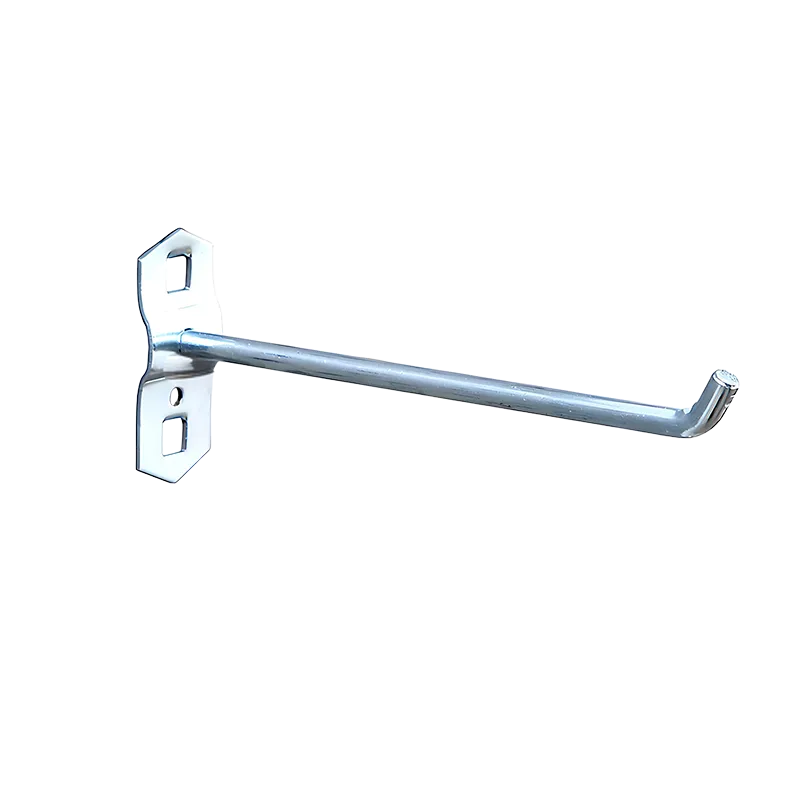

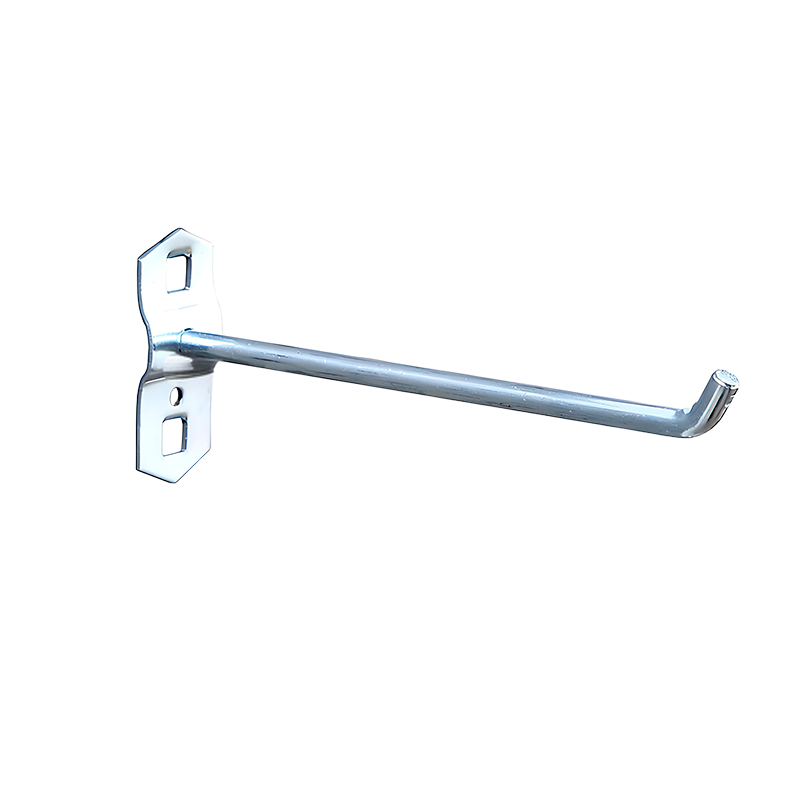

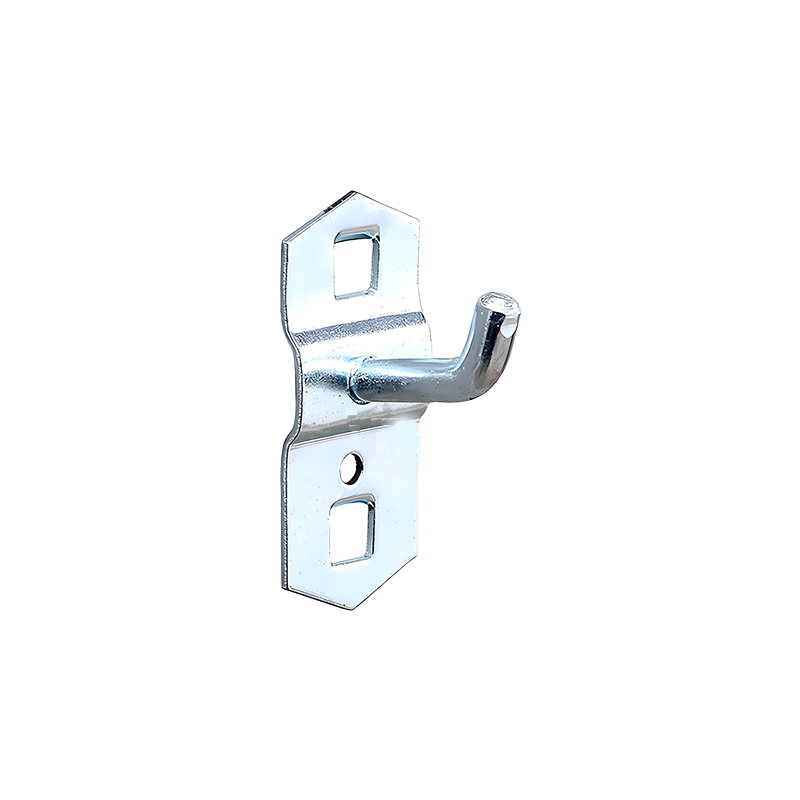

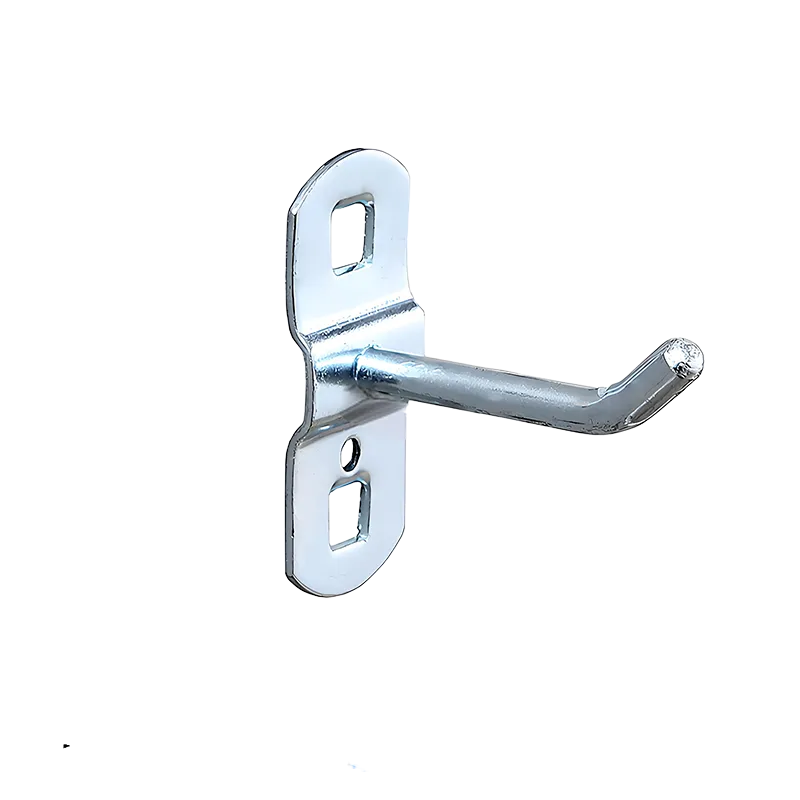

| مادة: | الفولاذ المجلفن |
| سمك القطعة المعلقة السفلية: | 1.5mm |
| قطر خط الخطاف: | 6mm |
تأكيد أنواع الثقوب (دائرية/مربعة/غير منتظمة)، قطر الثقب، خطوة الثقب، طريقة الترتيب (مصفوفة/خلية نحل/مخصص)
تقييم سمك اللوحة (عادة 0.5-6 مم) واختيار المواد (الألومنيوم/الفولاذ المقاوم للصدأ/الفولاذ المجلفن، إلخ.)
تقديم اقتراحات DFM (التصميم للتصنيع) لتجنب تعارضات التصميم
-
سيناريوهات التطبيق
أنماط معقدة عالية الدقة
-
الدقة
±0.1 مم
-
المميزات
لا توجد شوائب، حواف ثقوب ناعمة
-
سيناريوهات التطبيق
دفعات كبيرة من الثقوب القياسية
-
الدقة
±0.15 مم
-
المميزات
كفاءة عالية، فعالة من حيث التكلفة
-
سيناريوهات التطبيق
ألواح سميكة جدًا (>10 مم)
-
الدقة
±0.2 مم
-
المميزات
لا يوجد تشوه حراري
·تفاوت خطوة الثقب·
±0.1 مم (درجة دقيقة) / ±0.3 مم (درجة قياسية)
·ارتفاع الشوائب·
≤0.05 مم (يتطلب إزالة شوائب ثانوية)
·ثقب دائري قياسي·
استخدم قوالب متعددة الأوضاع للتثقيب المتزامن
·ثقب غير منتظم·
قوالب كربيد مخصصة
نصف قطر الثني ≥ 1 × سمك اللوحة
استخدم لحام البلازما ذو الشعاع الدقيق لتقليل التشوه الحراري
(فحص كامل أو أخذ عينات عشوائية)
التحكم في حدود ±0.05 مم
تشوه ≤ 0.3 مم/م²
| المعلمة | القيمة القياسية | ملاحظة |
|---|---|---|
| الحد الأدنى لقطر الثقب | ≥ السمك × 0.8 | يمنع كسر المثقاب |
| المسافة إلى الحافة | ≥ السمك × 1.5 | تجنب تشوه الحواف |
| خطوة الثقب | ≥ السمك × 2 | ضمان القوة |
| المادة | السمك الموصى به | الميزة |
|---|---|---|
| ألومنيوم 5052 | 1.0-3.0 مم | يفضل الوزن الخفيف |
| فولاذ مقاوم للصدأ 304 | 0.8-2.5 مم | يفضل مقاومة التآكل |
| فولاذ مجلفن SECC | 1.2-3.0 مم | فعال من حيث التكلفة |
(العمق ≤ 0.3 × السمك)
(فتحات مسننة M3-M8)
آلة قياس الإحداثيات
(فحص كامل لموقع الثقوب)
مقياس الخشونة
(خشونة جدار الثقب Ra ≤ 3.2 ميكرومتر)
غرفة رش الملح
(وفقًا للمعيار ASTM B117)
تغليف بغشاء PE واقٍ ضد الخدوش
حماية من الورق المقوى المموج
تعزيز بصندوق خشبي
(للألواح الكبيرة)
